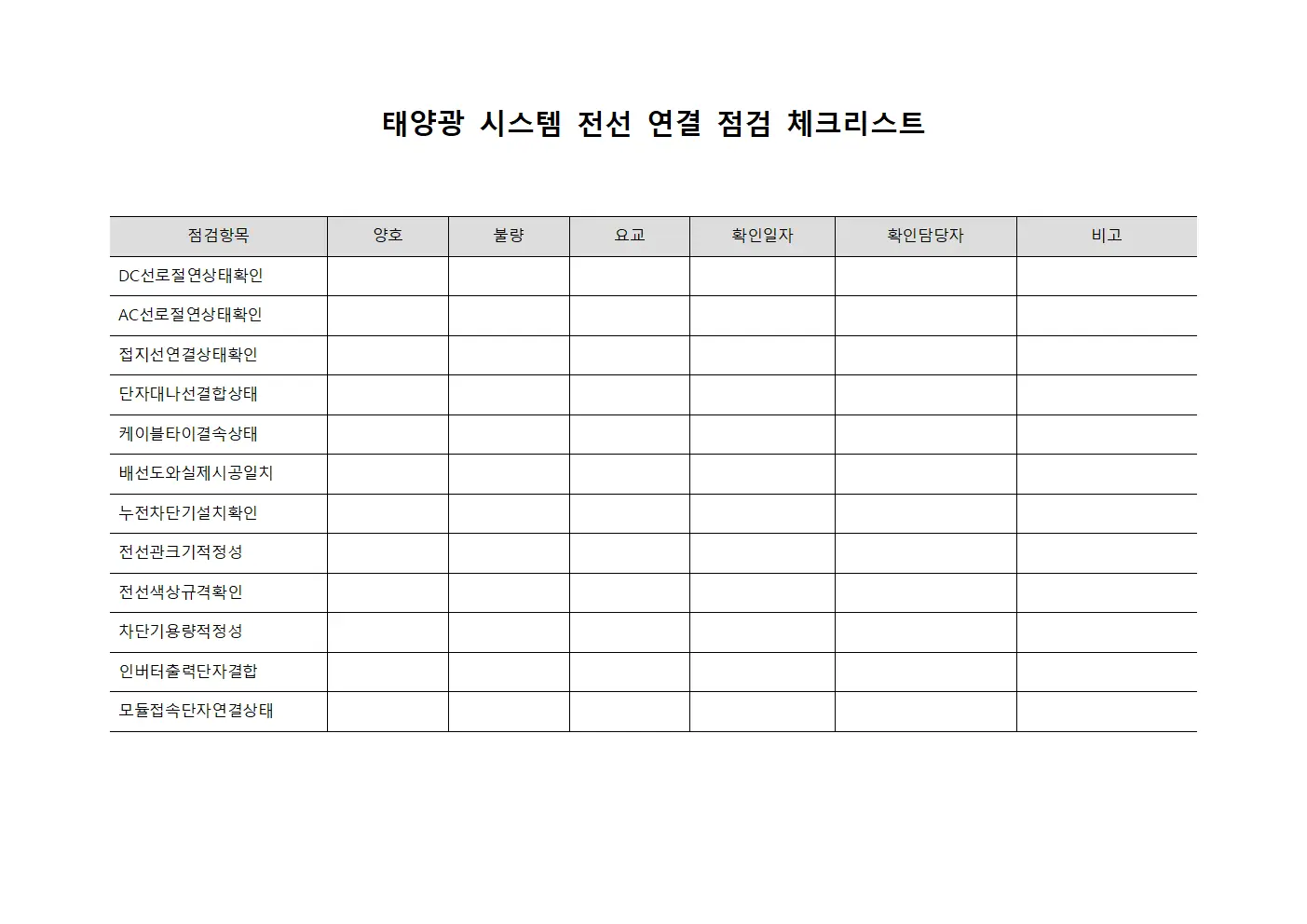

태양광 시스템 전선 연결 점검 체크리스트

태양광 시스템의 전선 연결 상태를 점검하고 안전성을 확인하기 위해 직류 선로부터 교류 선로까지 모든 전기 연결 부분을 검사하는 문서서식으로 점검항목, 양호, 불량, 요교, 확인일자로 구성되어 있습니다.

  전선 연결 점검 주요항목

• 직류 선로 절연 상태: 태양광 모듈에서 출력되는 직류 선로의 절연 피복 손상 여부를 확인합니다.
• 교류 선로 절연 상태: 인버터 출력 이후 교류 선로의 절연 피복이 안전한지 점검합니다.
• 접지선 연결 상태: 안전을 위한 접지선이 올바르게 연결되어 있는지 확인합니다.
• 단자대 나선 결합 상태: 전선이 단자대에 확실하게 고정되어 있고 헐거움이 없는지 점검합니다.
• 케이블 타이 결속 상태: 전선들이 케이블 타이로 정리되고 안전하게 고정되어 있는지 확인합니다.
• 배선도와 실제 시공 일치: 설계 도면과 실제 시공 내용이 동일한지 비교 확인합니다.
• 누전 차단기 설치 확인: 누전으로부터 보호하기 위한 차단기가 제대로 설치되어 있는지 점검합니다.

  작성시 고려사항

• 전선 관 크기 적정성: 전선이 들어가는 관의 지름이 전선 굵기에 맞는지 확인해야 합니다.
• 전선 색상 규격 확인: 적색은 양극, 흑색은 음극, 녹색은 접지선으로 규격에 맞춰야 합니다.
• 차단기 용량 적정성: 회로에 흐르는 전류에 맞는 적절한 용량의 차단기를 선택해야 합니다.
• 인버터 출력 단자 결합: 인버터에서 나가는 전선이 출력 단자에 견고하게 연결되어야 합니다.
• 모듈 접속 단자 연결 상태: 태양광 모듈의 접속 단자가 확실하게 연결되어 접촉 불량이 없어야 합니다.
• 점검 순서 준수: 양호, 불량, 요교 상태를 정확히 판단하고 기록합니다.
• 확인 정보 기재: 확인일자와 확인담당자를 정확히 기록하고 필요시 비고 사항을 남깁니다.

•
•
•
•
•
•
