정밀 부품 치수 점검표

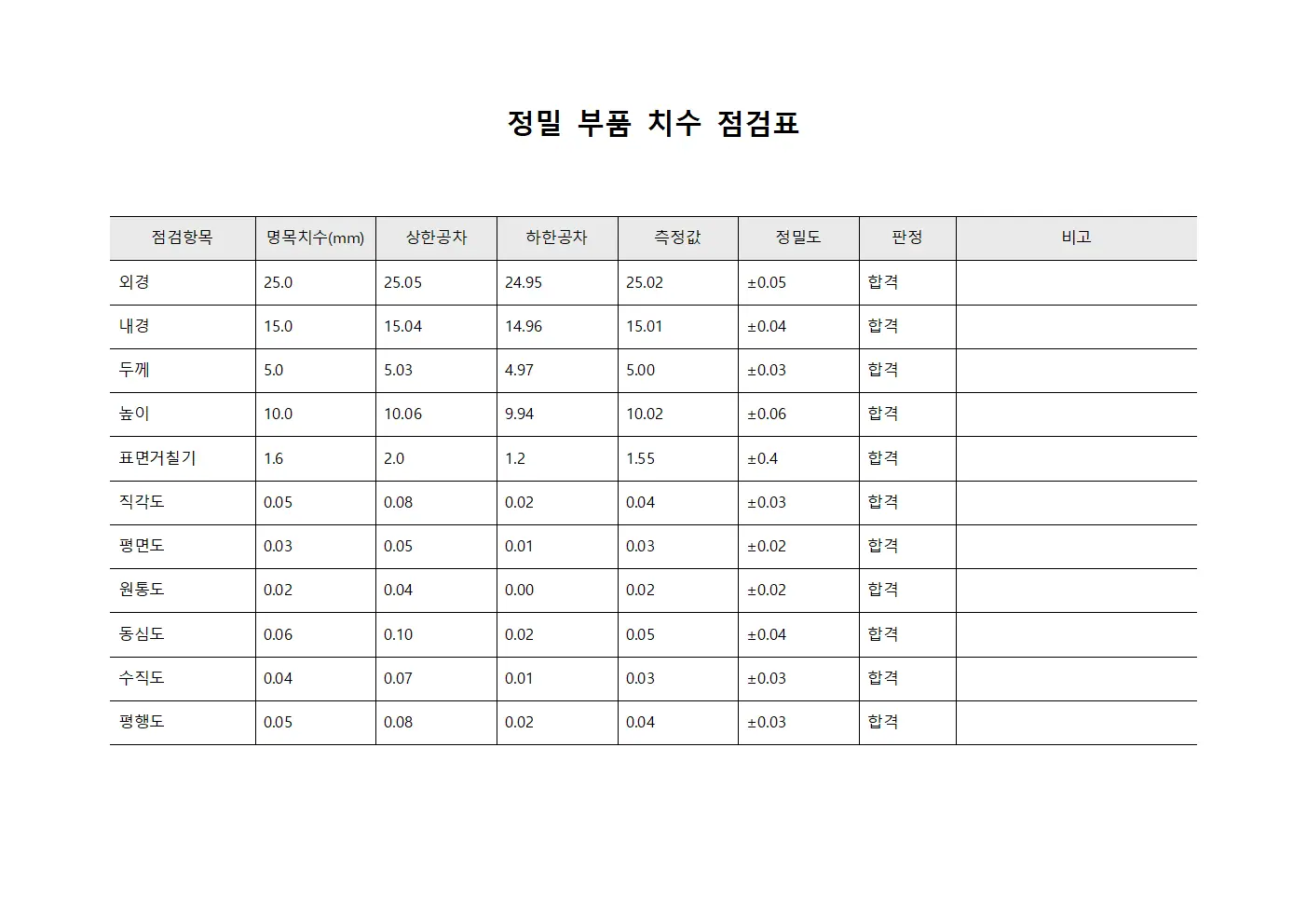

부품의 명목치수와 공차 범위를 기준으로 실제 측정값을 비교하여 합격 여부를 판정하는 문서로 제조 품질 관리 및 부품 신뢰성을 보증하는 문서양식으로 점검항목, 명목치수(mm), 상한공차, 하한공차, 측정값, 정밀도, 판정, 외경으로 작성 되었습니다.

  부품 치수 주요항목

• 명목치수: 설계도면에 명시된 부품의 기준 치수를 기록하며 밀리미터 단위로 표기합니다.
• 상한공차: 명목치수에서 허용되는 최대값으로 규격 범위 내 상한선을 나타냅니다.
• 하한공차: 명목치수에서 허용되는 최소값으로 규격 범위 내 하한선을 나타냅니다.
• 측정값: 실제 부품을 측정 장비로 재어 기록한 수치를 입력합니다.
• 정밀도: 상한공차와 하한공차의 범위를 플러스 마이너스 표기로 나타냅니다.
• 판정: 측정값이 공차 범위 내에 있으면 합격으로 표기합니다.
• 비고: 특이 사항이나 재측정 필요 여부 등 추가 정보를 기록합니다.

  작성시 고려사항

• 측정도구 선정: 부품의 정밀도에 맞는 적절한 측정 기구를 선택하여 정확한 결과를 확보합니다.
• 측정 환경: 온도와 습도가 일정한 환경에서 측정하여 오차를 최소화하도록 합니다.
• 데이터 기록: 측정값은 소수점 자리까지 정확하게 기록하며 반올림하지 않습니다.
• 공차 범위 검토: 상한공차와 하한공차를 명확히 파악하고 판정 기준을 엄격히 적용합니다.
• 부적합 처리: 측정값이 공차 범위를 벗어나면 즉시 부서장에게 보고하고 대응합니다.
• 재측정: 의심스러운 결과가 나온 경우 다시 측정하여 데이터 신뢰성을 확보합니다.
• 기록 보관: 점검표는 일정 기간 보관하여 부품 이력 관리 및 추후 분쟁 해결에 대비합니다.

•
•
•
•
•
•
